【南通】国盛伟业浅谈注塑件加工中各种孔的设计要点

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.10.25
信息摘要:
通孔、盲孔、异形孔(形状杂乱的孔)和螺纹孔等!这些孔均应设置在不易削弱塑件强度的当地,在孔与孔之间、孔与边壁之间应留有足够的间隔,热固性注塑…

通孔、盲孔、异形孔(形状杂乱的孔)和螺纹孔等!这些孔均应设置在不易削弱塑件强度的当地,在孔与孔之间、孔与边壁之间应留有足够的间隔,热固性注塑件和热塑性 深圳注塑加工件两孔之间和孔与边壁之间的联系可查阅相关的行业表格。

成型通孔用的型芯一般有以下几种装置办法,型芯一端固定,这种办法简单,但会呈现不易修整的横向飞边,且当孔较深或孔径较小时易曲折。用一端固定的两个型芯来成型,并使一个型芯径向尺寸比另一个大0.5-1mm,这样即使稍有不同心,也不致引起装置和使用上的困难,其特点是型芯长度缩短了一半,稳定性增加了,这种成型方法适用于较深的孔且孔径要求不是很高的场合。型芯一端固定,一端导向支撑,这种办法使型芯有较好的强度和刚度又能保证同心度,较为常用,但导向部分因导向误差发作磨损,致使会发生圆角纵向溢料。

盲孔只能用一端固定的型芯来成型,因而其深度应该浅于通孔,依据经验,注塑成型或压注成型时,孔深应该不超过孔径的4倍。当塑件孔为异形孔时,常常选用拼合的办法来成型,这样能够防止侧向抽芯。

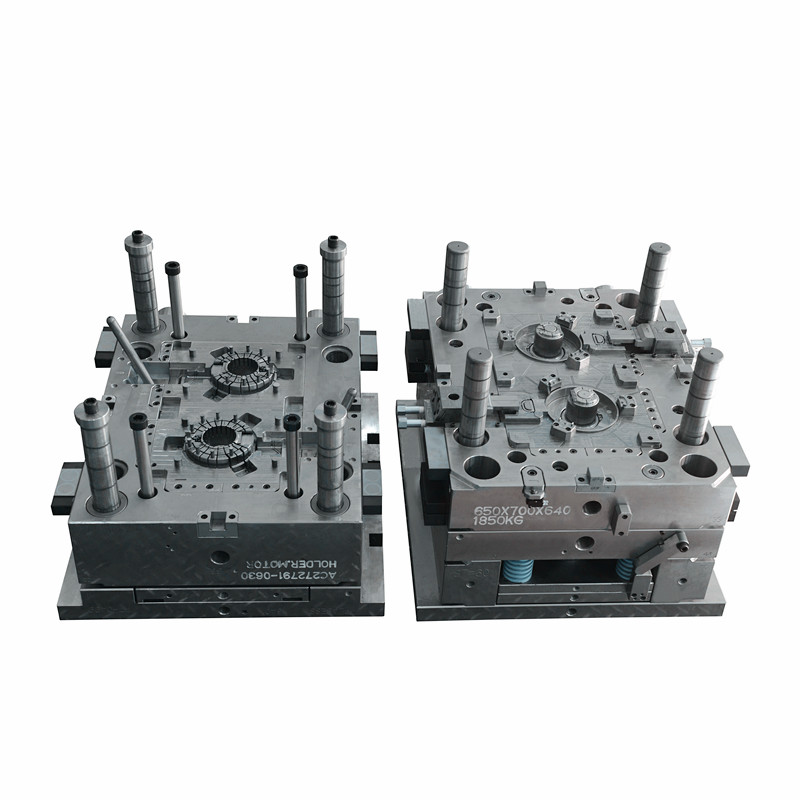

_DSC0908汽车空调码达支架前后(定动)模_副本

深圳注塑加工上的孔大致就分为这三种,所以在规划注塑件之前就应该考虑考注塑件上孔的规划,避免影响到注塑件的强度和刚度,使得产品质量不合格,降低了出产效率。
