【广州】塑胶模具设计师快快看过来

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.11.02
信息摘要:
塑胶模具设计师,快快看过来,以下为绘制塑胶模具图的相关要点:

塑胶模具设计师,快快看过来,以下为绘制塑胶模具图的相关要点:

由模具总装图拆画零件图的次序应为:先内后外,先杂乱后简略,先成型零件,后结构零件。
1.图形要求:必定要按份额画,答应扩大或缩小。视图挑选合理,投影正确,安置妥当。为了使加工专利号易看懂、便于装配,图形尽可能与总装图共同,图形要清晰。
2.标示尺度要求统一、会集、有序、完整。标示尺度的次序为:先标首要零件尺度和出模斜度,再标示合作尺度,然后标示悉数尺度。在非首要零件图上先标示合作尺度,后标示悉数尺度。
3.外表粗糙度。把应用最多的一种粗糙度标于图纸右上角,如标示"其余3.2。"其它粗糙度符号在零件各外表别离标出。
4.其它内容,例如零件称号、模具图号、资料商标、热处理和硬度要求,外表处理、图形份额、自在尺度的加工精度、技能阐明等都要正确填写。

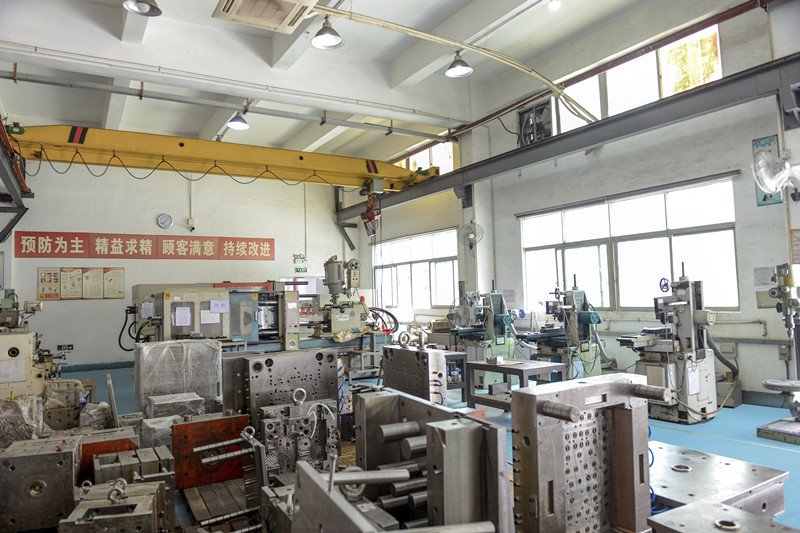

_模具车间一角_秀秀

以上就是深圳塑胶模具厂国盛伟业给您的介绍,如要了解更多,请登录http://www.szguosheng.com/
