【东莞】塑胶模具运水边距与其它参数的关系你都知道吗?

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.11.22
信息摘要:
关于塑胶模具运水边距与其它参数的关系,今天,汽车模具制造厂家国盛伟业小编就与大家共同探讨一下:

关于塑胶模具运水边距与其它参数的关系,今天,汽车模具制造厂家国盛伟业小编就与大家共同探讨一下:

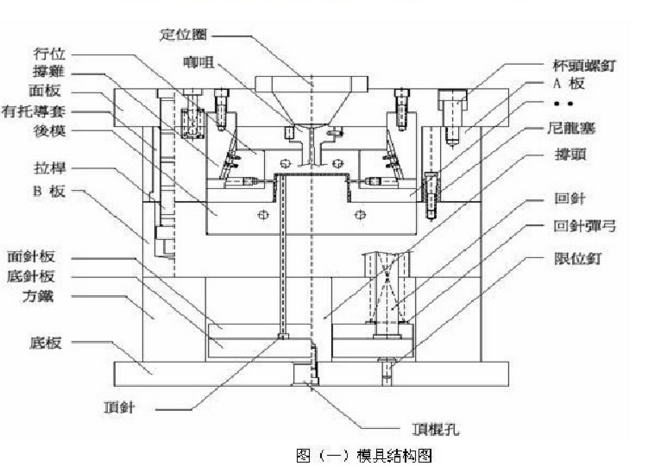

模具结构_副本
一、运水边距与产品料位边距一般不少于10MM,尽可能规划在10MM—12MM之间;合金模一般在25MM;
二、运水边距与镶针、顶针、司筒、镶件料位边距规划如下:
1、200MM以下的内模,运水边距与镶针、顶针、司筒、镶件料位边距不小于3.5MM:
2、大于200MM——400MM的内模,运水边距与镶针、顶针、司筒、镶件料位边距不小于4MM;
3、大于200MM——400MM的内模,运水边距与镶针、顶针、司筒、镶件料位边距不小于4MM;
4、大于400MM——600MM的内模,运水边距与镶针、顶针、司筒、镶件料位边距不小于5MM;
5、大于600MM以上内模,运水边距与镶针、顶针、司筒、镶件料位边距不小于8MM;
三、运水与气顶、油压回路不小于8MM;
四、运水边与唧嘴避空边不小于8MM:
五、运水边与内模边不小于10MM;
六、运水与运水的同一方向间隔规划:
1、两个管接头同一方向时,中心最近间隔不小于38MM;
2、管接头与喉塞同一方向时,中心最近间隔不小于25MM;
3、两个喉塞同一方向时,中心最近间隔不小于20MM;
4、大模料位面积较大时,同一方向运水间隔,中心距一般取60MM;
七、隔水片胶圈槽边之间不小于2MM;喉塞与喉塞之间不小于5MM;
八、一般每支运水回路不超越8个隔片串联,(美国渔仔客户要求不超越6个隔片串联;)
九、镶件规划冷却水时,运水与镶件料位最近间隔坚持5MM;运水与镶件边不小于3.5MM。

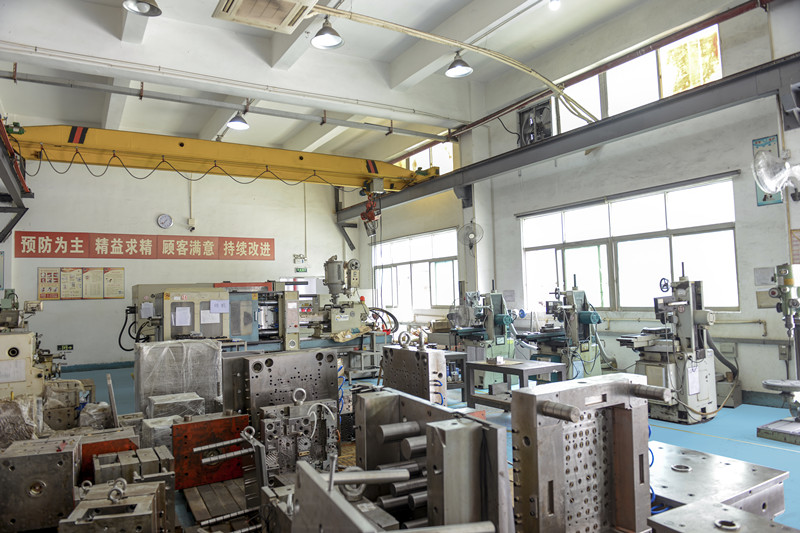

  国盛伟业模具车间一角

如您想了解更多,请登录精密模具厂深圳国盛伟业官网http://www.szguosheng.com/
