【深圳】塑胶模具是如何排位的

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.08.15
信息摘要:
塑胶模具排位是一项综合性很强的作业,每个过程都要操控好,特别是一些细节之处,你有必要对进胶方法,分型面的规划和加工,顶针的散布技巧,产品外观…


【深圳】塑胶模具是如何排位的


塑胶模具排位是一项综合性很强的作业,每个过程都要操控好,特别是一些细节之处,你有必要对进胶方法,分型面的规划和加工,顶针的散布技巧,产品外观要求,产品的一些常见的缺点都很了解,不然出来的质量就无法合格。

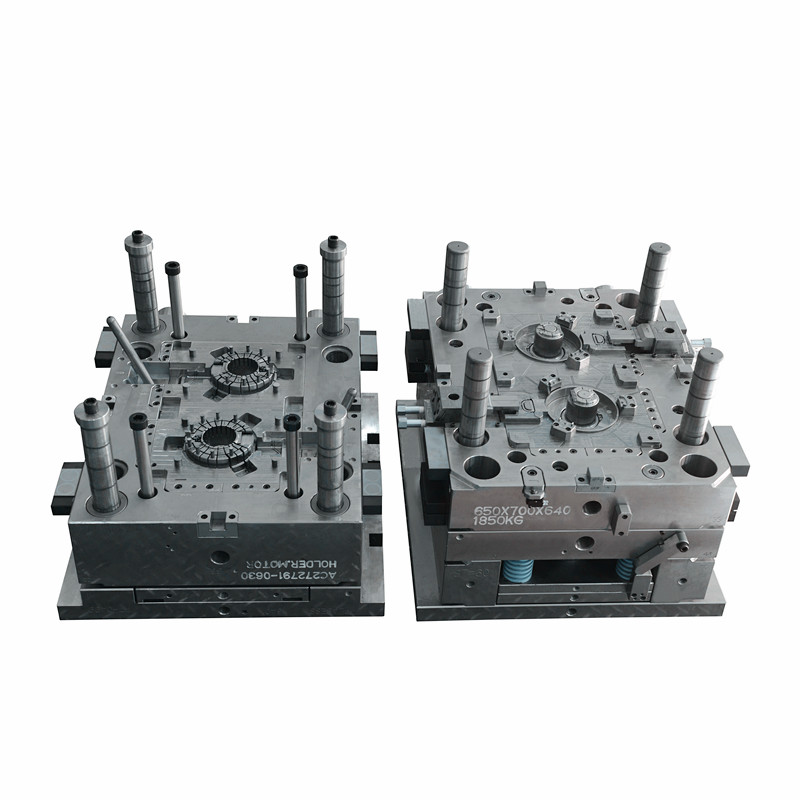

_DSC0908汽车空调码达支架前后(定动)模_副本
1、当你接到一个产品要进行模具规划时,首先要考虑的是进胶方位和方法。
进胶又遭到一模出几穴和产品是不是外观件的影响。一出一的也有,一般都是大件或形状怪的;最好搞的就是一出二,这种排法最适合做大水口侧进胶或潜水进胶;其次是一出四的一出四也就是两个一出二加起来,不过这要考虑流道的长度,和度恰当不只能够节省料还能够让进胶顺畅;一出六一出八,一出十六等都能够说是一出四的演化。
在规划流道时上一级流道要比下一级流道大25%。别的如果产品是外观件许多时刻不能用大水口侧进胶,这样会损坏外观。这时多用点进胶和潜水在顶针上的做法。可是潜水在顶针上的做法要当心有时产品的表面会冲花。

2、分型面的规划。
做分型面时榜首就是要查看倒扣问题。在做分型面时一起也要考虑结构,结构的强度和可行性以及分型面的好不好加工,以及本厂的加工能力。尽量用平整的分型面少用曲面分型面。

3、以上这些你都断定好,就能够定模仁的巨细。这时把产品图所要的视图都做好,一定是1:1的。然后仿制一份并镜像,再乘以产品的缩水率。
接下来我们就要用镜像过并乘了缩水的图来进行排位。我们以一出二来阐明,一出二的话两个产品中心就会有一段流道,那这个流道的长度怎么断定呢,一般唧嘴在模胚的中心,所以两个产品之间的间隔至少要放的下一个唧嘴并确保到胶位的钢料的强度。
如果唧嘴直径是12,那两个产品之间至少要有30MM.当然这个也要看产品的巨细和高度来决定,最好确保两个产品的中心距为整数。
两个产品的中心定下来后,就能够断定内模的巨细了。通常是产品的边向外30MM就差不多了,根据实际情况做一些细节的调整。
内模的巨细首要和水路以及锁内模的螺丝有影响,水路首要受产品的巨细和顶针的散布影响,顶针的散布是根据产品的。
这些都搞好了就是断定模胚的巨细,模胚的巨细是内模的巨细加上50MM就差不多了,可是仍是要把模胚调出看一下才行,这个遵守一个准则,就是内模的边到回针的边至少要有10MM,到顶针板的边是正负5MM最佳。

4、一切的巨细都断定下来,接下来就是细节性的作业了,完善模胚,做内模的排气等。
_DSC0711团队培训_副本
