【东莞】注塑机成型模具对冷水机的选择

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.08.15
信息摘要:
事实上,一副模具就是一个换热器,热量由融熔的塑料传入模具,再由模具传入不断循环的冷却介质—冰水中,只要很小一部分进入空气和注塑机的压模板。塑…


【东莞】注塑机成型模具对冷水机的选择


一、 冷水机的挑选

事实上,一副模具就是一个换热器,热量由融熔的塑料传入模具,再由模具传入不断循环的冷却介质—冰水中,只要很小一部分进入空气和注塑机的压模板。塑料成型的周期,相当大的部分用于冷却,有时可占到塑料成型周期80%以上,因此对于塑胶模具厂家来说,将冷却时间操控到最小是肯定必要的。

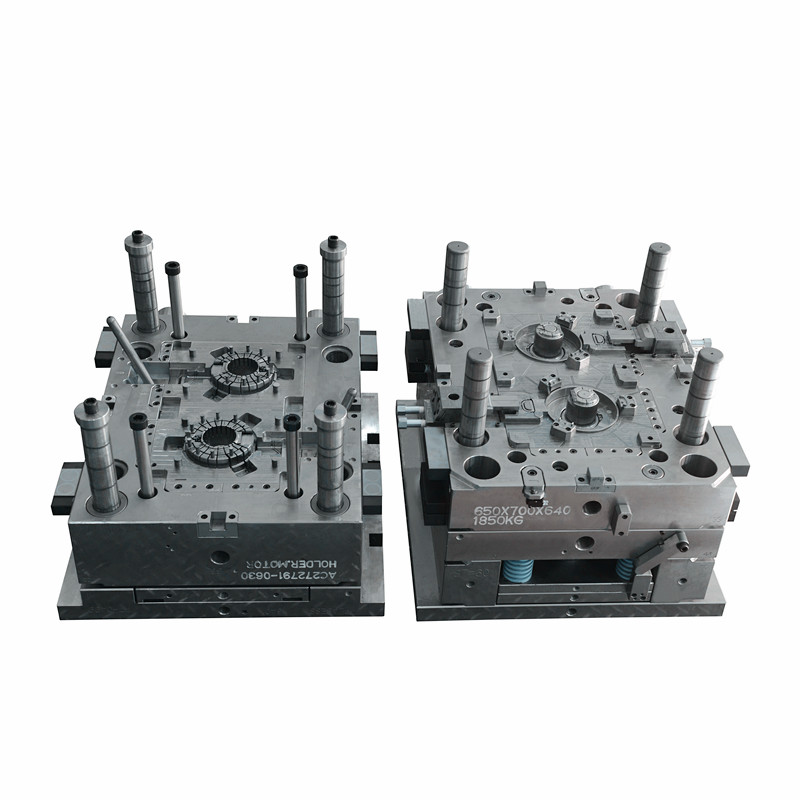

_DSC0908汽车空调码达支架前后(定动)模_副本
例如,一副模具成型周期一般要20秒,如将原来冷却水塔的水改用冷水机发作的冰水进行冷却,它可缩短到16秒。虽然开始挑选装备冷水机价格要高些,但它可使产值进步20%,在长时间的出产中,能取得很大的收益。

那么,怎么来挑选冰水能量呢?从上面我们即可知道,它与成型资料的比热容、熔胶时的温度,分量以及制品脱模时的温度有关。

一般注塑成型模具冷却,冰水的压力挑选0.1~0.2Mpa,即可满意要求,而微电脑全功能冷水机能满意这个要求,当压力要求高于0.2Mpa时,需另行规划,以利选用相应压力的水泵以满意体系供水之需求。

流量与管径之间的关系表:
一副模具所需的冰水能量之核算公式为:q=w×c×t×s
公式中:
q为所需冰水能量kcal/h;
w为塑料原料分量kg/h;
c为塑料原料比热kcal/kg℃;
t为熔胶温度与制品脱模时的温度差℃;
s为安全系数(一般取1.35~2.0),当单机匹配时,一般挑选小值,而当一台冷水机与多台模具般配时取大值,如挑选风冷式冷水机时,s也应适当选很大一点。

例如:一副模具出产pp制品,每小时出产值约50kg,问冷却需求量为多少?应配多大的冷水机为适宜?q=50×0.48×200×1.35=6480(kcal/h);每小时需6480kcal/h冷却量,可选用ls203s冷水机即可。

在实践选用冷水机过程中,很难取得比较完好的数据。依据我们以往多年规划,配套出售的经历,t=200℃,它是很多常用制品通过多年核算后的一个平均值。

如果模具上附有热胶道,还应将热胶道的能量参加冷量的核算,一般热胶道是以kw为单位,核算时应将单位变换成kcal/h,1kw=860kcal/h。

二、冰水温差

注塑成型模具冷却流体(冰水)的温度一般受制于加工资料和制品形状而发作较大改变,如聚苯乙烯薄壁烧杯,模具要求冰水温度在0℃以下;而其它绝大多数情况下,模具所要求的冰水的温度都在5℃以上,微电脑全功能冷水机能提供5℃以上的冰水,低温型智能温控冷水机能满意5℃以下及至0℃以下的要求。

注塑成型模具进出口处冰水的温差往往是依据制品要求来设定的,在许多情况下,温差为3~5℃时是最理想的,但有时也需求温差在1~2℃。温差越小,意味着把同样的热量带出去,需求的冰水流量就越大,反之需求的流量就小。比方:温差为5℃时,流量需求60l,而到温差为2℃时,流量则需求150l。

三、冰水流量

一副注塑成型模具所需的冰水流量直接与模具要带走的热量和冰水进出模具的温差有关。例如:要将6480kcal/h的热量从模具上带走,若温差为3℃,那么至少需求的流量为多少?冰水流量q=6480÷3÷60=36(l/min)。

四、冰水水质的理论

水的软化,在运用冷水机的过程中,也是一个不行忽视的问题,对水的ph值也需求不断地观测,最佳ph值应等于7,大于7的ph值会发作可怕的腐蚀现象,如不采纳办法,会在蒸发器、模具内生垢,会起隔热的作用,严峻时,使其能量的变换作用下降30%。很明显这就要求考虑对硬水的软化。最有用的办法,可在体系中装备一台电子硬水软化器,这样的软化器是以离于交流原理设计制作的。依据流量的不同可装备不同标准的软化器,直接衔接在循环水管路中,一般装备有水处理软化器所需费用也不会太高,也可定期间循环体系中参加必定份额的除垢剂。

五、冰水机流量、压力

一般注塑成型模具冷却,冰水的压力挑选0.1~0.2mpa,即可满意要求,而微电脑全功能冷水机能满意这个要求,当压力要求高于0.2mpa时,需另行规划,以利选用相应压力从水泵以满意体系供水之需求。

六、液压油和料筒喂料段的冷却

一般液压油和料筒喂料段选用冷却水塔的水来冷却,由于这不仅是最佳的办法,单就出产成本着,也是极经济的,除非对其温度有特定要求,可用冰水对其进行冷却。

七、冰水管道的保温

冰水管道有必要进行保温隔热,由于管道隔热不仅能阻挠冷量的严峻损失,并且也阻挠了在管外壁上构成的结露珠。例如:冰水温度10℃,环境温度为30℃,一根25米长,外表积为25m2的金属管道的热辐射可达750kcal/h,这差不多是3hp压缩机发作制冷量的10%,5hp压缩机发作制冷量的6%左右。

冷水机与注塑成型模具的衔接,一般选用增强胶管衔接,由于这样的胶管其自身就有隔热的功能,但长度超越5m,也要考虑适度的保温隔热性。

八、注塑机成型模具怎么挑选冷水机?

国产立式、卧式注塑机在正常环境温度运用情况下,水冷式冷水机的散热水冷凝温度在35度以下,(风冷式的冷水机冷凝温度在43度以下)时的匹配。

1、第一种方法:
1hp水冷式冷水机可选80吨锁模力注塑机温度操控在5~10度;
1hp水冷式冷水机可选100吨锁模力注塑机温度操控在10~15度;
1hp水冷式冷水机可选120吨锁模力注塑机温度操控在15~20度;
(附风冷式冷水机的匹配为水冷式冷水机的0.8倍,即1HP风冷式冷水机可选64吨锁模力的注塑机温度操控在5~10度。)

2、第二种方法:
1HP的水冷式冷水机可选单次注塑量为10 QZ的注塑机温度操控在5~10度。
注塑量1QZ=28.5g
以上公式为经念总结出来的成果,除运用以上公式外,业务员应考滤实践情况,挑选适宜的冷水机。

3、冷水机和冷却水塔的挑选:
依据以往的实践经念1HP冷水机需求一台1.2冷吨的冷却水塔才干带走冷水机所发作的热量。

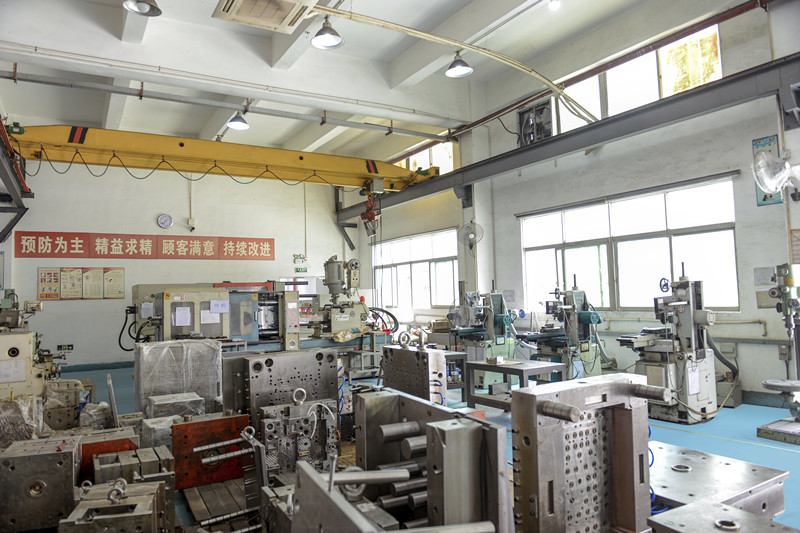

_模具车间一角_秀秀
