【江门】注塑模具的分模线确定方法

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.10.19
信息摘要:
我们在进行模具加工的时分,都要有分模线,为什么会有分模线呢?其实分模线又被称之为分型线,主要是看产品的规划要求及外观要求还要考虑到加工是否可…

我们在进行模具加工的时分,都要有分模线,为什么会有分模线呢?其实分模线又被称之为分型线,主要是看产品的规划要求及外观要求还要考虑到加工是否可行及排模跟进胶的方位。塑料产品无论怎么分模都会有较显着的的分模线痕,反过来说看分模线就能知道模具的结构。下面注塑模具 厂家就来为我们说一下怎么断定分模线:

  怎么来断定分模线的:

  在规划分模面之前,首要有必要断定塑件上分模线的形状和方位。当开模方向断定后,就比较简单断定分模线了。由于,分模线在开模方向上的投影与塑件在该方向上的投影的外轮廓线重合,所以,能够用一平行于开模方向的直线沿物体投影的外轮廓线移动,并求出该直线在每一方位与物体外表的相交状况。

  (1)直线与物体外表相交于一点,则该点即为分模线上的点。

  (2)直线与物体相交于多点、多段直线段,阐明此处的全局接近锥与开模方向的交集为0,故此区域规划抽芯,分模线应根据抽芯的形状和巨细来断定。

  (3)直线与物体外表相交于一条直线段,则这条直线段就任一点都可做为分模线上的点,详细断定哪一点做为分模线上的点,一般以其与相邻点连线最短为准则。亦可通过交互方法来断定。

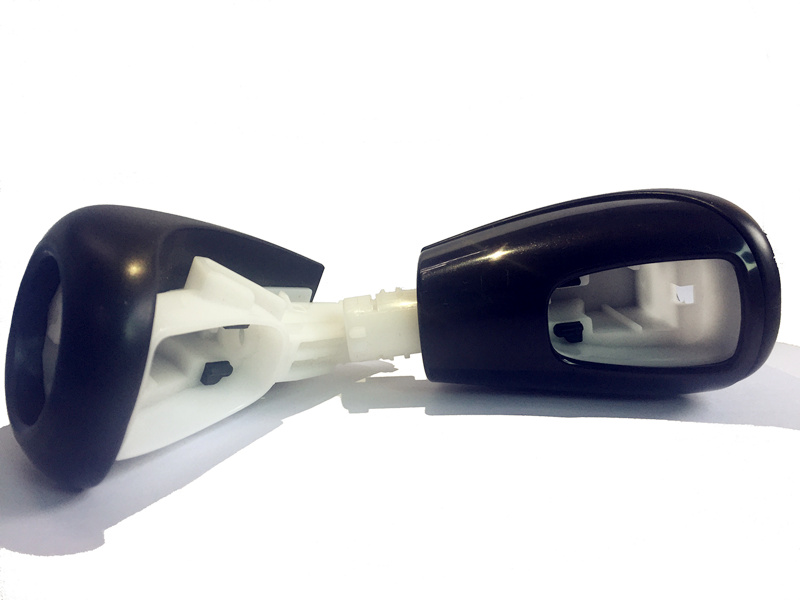

汽车挡杆--双色套啤

  我们今日为我们介绍的就是为什么会有分模线,又是怎么来断定注塑模具时的分模线。期望我们在看完这篇文章之后关于我们分模线能够有一个全新的知道。
