【江门】国盛伟业告诉你精细模具的基本知识

作者: 国盛伟业 编辑: 秀秀 来源: 深圳国盛伟业 发布日期: 2017.09.25
信息摘要:
跟着社会的向前开展,精细模具现已进入日子的每一个旮旯,但是有很多人都不了解精细模具,今日,国盛伟业就为您介绍一下精细模具的基本知识:

跟着社会的向前开展,精细模具现已进入日子的每一个旮旯,但是有很多人都不了解精细模具,今日,深圳汽车模具厂家国盛伟业就为您介绍一下精细模具的基本知识:

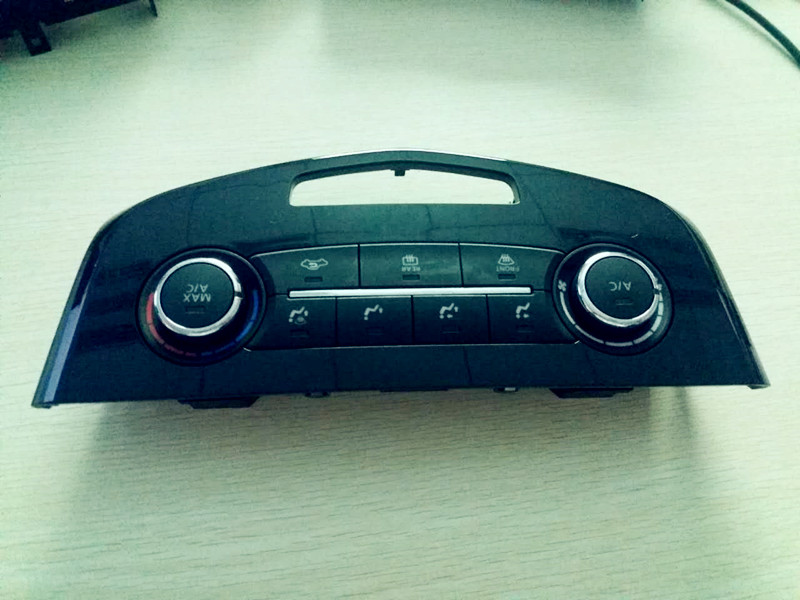

汽车空调旋钮支架组合2_副本

一、精细模具的概念

模具就是运用其特定形状去成型具有必定形状和尺度的制品的东西,它对零件的制作质量和本钱起决议性影响---模具为产品之母。在我们日常日子及社会各领域,无处不见模具产品的踪迹。

精细模具出产技术水平的凹凸,已成为衡量一个国家产品制作水平凹凸的重要标志,在很大程度上决议着产品的质量、效益和新产品的开发能力。冲模、塑料模、压铸模的总和一般占模具总量的80%左右。

二、精细模具的几个常用名词

1、溶注口或水口(sprue)

塑料由此进入模腔内,亦称干流道。溶注口瀙套衔接喷嘴与模具,已构成标准件。有些母模板较薄的模具,不须瀙套,直接在模具上钻出溶注口。

2、冷料穴(cold-slug well)

喷嘴最前端的熔融塑料温度较低,构成冷料渣。在进料口的末端公模仁上开设窟窿,以防止冷料渣进入模腔,构成阻塞流道。减缓料流速度,产品上构成冷料痕结合线。

为了开模时从瀙套内拉出冷凝料,一般在冷料穴末端设置拉料杆(顶针上)。

3、分流道(runne)

分流道是干流道的衔接部分,是塑料流入模腔的通道,它可在压力丢失最小的条件下,将干流道内的塑料以较快的速度送到浇口处,其主要类型有:圆形。半圆形。矩形。梯形。 要求分流道的表面积或侧面积与其截面积的比值为最小。

4、栅门(gates)

亦称浇口,是分流道和型腔之间衔接部分,也是浇注体系的最后部分。其作用是使流道内熔融塑料以较快速度进入模腔。型腔充溢后浇口能很快冷却关闭,防止型腔内未冷却料回流。其类型。方位。形状。多种多样。主要有:盘形。扇形。环形。点状。侧进胶。直接进胶。埋伏进胶。

5、排气槽(vent)

当模具彻底闭合时,模腔与浇道内充溢空气。注射时有必要将空气排出模具以外,否则将发生烧焦,填充不满,毛边,气泡,银线等不良。排气槽的方法,巨细。深度因资料和模具结构不同而异(如上表),其办法主要有:

分模面排气法,顶针排气法,镶件排气法,水路排气法,真空排气法。

6、顶出体系(Ejection device)

是将产品从模具上脱出之设备,亦称脱模组织。是模具的重要组成部分,其方法和推出方法因产品形状,结构和塑料特性有关,其零件有顶针,推板,顶出块,斜梢,司筒,油缸或气缸,齿轮等,它与模仁之间是空隙合作,表面积尽可能大,设在不影响外观和功用处,留意脱模平衡。

7、模穴模仁(Mold cavity)

模穴是在模板上挖框,,以便埋入模仁,主要是节约资料和加工方便方面考虑。有些分模面断差大的模具母模侧,会不挖模穴直接在模板上加工产品部分。模仁主要指模具的产品部分,其精度,原料要求比模胚部分要高,其形状,方法对不同的模具有不同的要求,为整套模具最重要部分。



三、精细模具的规划思路

一套模具的好坏,可以说一半取决于规划。而一套模具规划的好坏,牵涉面极广,除了要求规划者有丰厚的模具方面理论知识和经历外,对规划前的周详检讨与考虑也同样重要:

1、了解产品图----是否具有开模条件:脱模斜度,缩短变形,能否顶出。

2、承认产品原料----塑料资料品种繁复,断定原料以决议缩短率,了解活动性以决议注口及浇道规划。

3、模具原料----依据不同之塑料及产品要求,来正确挑选模具钢,以便到达质量及模具寿数要求,这要求规划者对塑料和钢材有满足了解。

4、成型机规格----了解夹模压力,注射容量,装模高度,定位环尺度,喷嘴半径,托模孔方位。

5、模穴及其摆放----由产品的投影面积,形状,精度,产值及效益来断定。各方面互相和谐制约,多方面考虑来到达一最佳组合,并断定模胚和标准件。

6、浇道方法----热浇道,绝热浇道,无浇道,直接进胶(二板模),间接进胶(三板模)及其他方法。

7、浇口方法----品种繁复,因需求而异,须留意浇口是否有外观要求及活动,平衡,结合线,排气等问题,浇口型号尺度是否足以充溢整个产品。

8、分模面----为模具规划重要环节,由规划师灵活运用,须考虑产品外观,顶出方法,模具加工等

9、模仁----须考虑外观,加工方法,模具强度,脱模方法,冷却方法,活动性,排气等问题。

10、侧凹----有滑块,油(气)缸,马达,斜梢,强行脱模及其他特殊方法,此部分改变最多,最杂乱之规划。

11、顶出----多种方法,顶针。扁梢。司筒。托板。滑块。二段顶出。油(气)压。留意脱模平衡,模具强度,外观,功用,冷却作用。

12、排气----对确保产品质量至关重要,运用多种方法进行排气,留意防止产品真空吸附及模具拉不开。

13、冷却----冷却对模具出产影响很大,而规划作业较冗杂,既要考虑冷却作用及冷却一致性,又要考虑冷却体系对模具整体结构的影响。

14、加工方法----一切模具规划都须的确考虑模具加工可行性,才有实用价值。否则将脱离现场模具制作经历而成为一次失利的规划。

15、模具图----按上述构思进行制作模具图,含组立图,零件图及相关之加工用图。在制作过程中进一步完善模具各体系之间和谐,以趋完美。

16、校正审阅----模具规划完结,有必要协同客户及相关人员进行校正审阅,以对整体结构,加工可行性及绘图过程中的遗漏作一全面查看,寻求客户定见,防止因规划失误构成模具制作和运用困难,乃至报废。

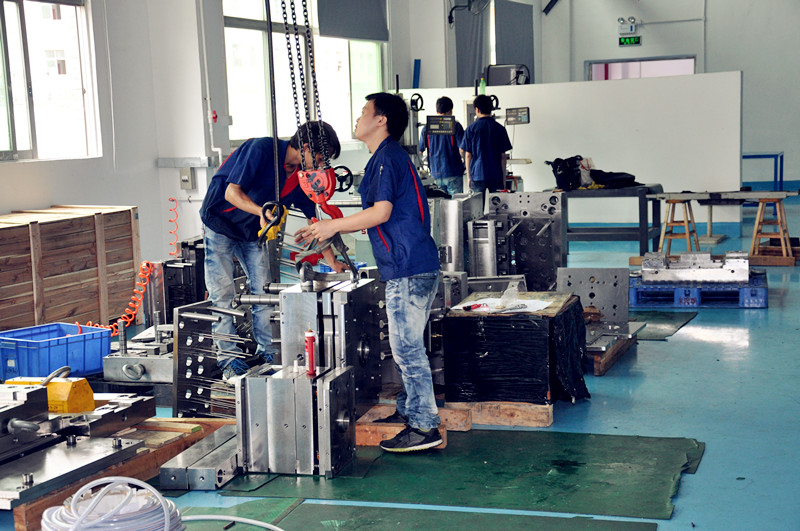

模具车间_秀秀

国盛伟业在精细模具加工设备和检测设备、CAE/CAD/CAM技术、全自动信息化管理等硬实力和软实力都在行业领先行列。期待与您精诚合作,热线:137 144 99873.
